金屬蝕刻加工工藝





  工藝操作條件的影響

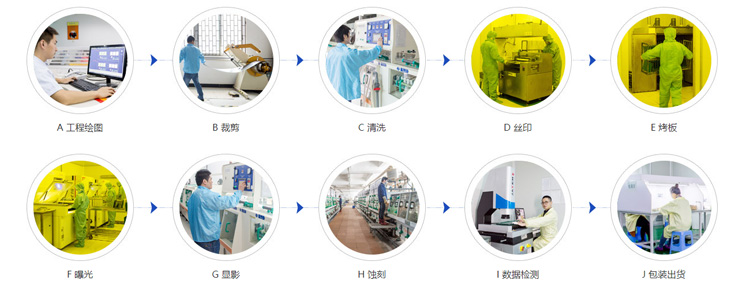

蝕刻是金屬板模圖紋裝飾過程中的關(guān)鍵，要想得到條紋清晰、裝飾性很強(qiáng)的圖紋制品，必須注意控制好蝕刻工藝的條件。主要是蝕刻溶液的溫度和蝕刻時間。溶液溫度稍高，可以提高金屬溶解的速度，也就是蝕刻的速度，縮短蝕刻所需要的時間，但是蝕刻溶液一般都是強(qiáng)酸液，強(qiáng)酸液在溫度高的情況下腐蝕性強(qiáng)，容易使防護(hù)的涂層或耐蝕油墨軟化甚至溶解，使金屬非蝕刻部位的耐蝕層附著力下降，導(dǎo)致在蝕刻和非蝕刻交界處的耐蝕涂層脫落或溶化，使蝕刻圖紋模糊走樣，影響圖紋的美觀真實(shí)和裝飾效果，因此溫度不宜超過45℃。同樣，如果蝕刻的時間太長，特別是蝕刻液溫度較高的情況下，耐蝕油墨或防護(hù)涂層浸漬時間過長，也同樣起到上述的副作用和不良后果，因此時間控制上也要適當(dāng)，不能浸得太久，一般不宜超過20～25min。
